铝阳极氧化_铬酸阳极氧化法介绍

  铬酸阳极氧化

  经铬酸阳极氧化得到的阳极氧化膜厚度为2μm~5μm，空隙率低，膜层质软，耐磨性较差，（导读：铬酸阳极氧化 http://www.hswj66.com/Article/yangjiyanghuachuli_g_1.html）。由于铝的溶解少，形成阳极氧化膜后，零件仍能保持原来的精度和表面粗糙度，故该工艺适用于精密零件。表1是铬酸阳极氧化工艺规范。

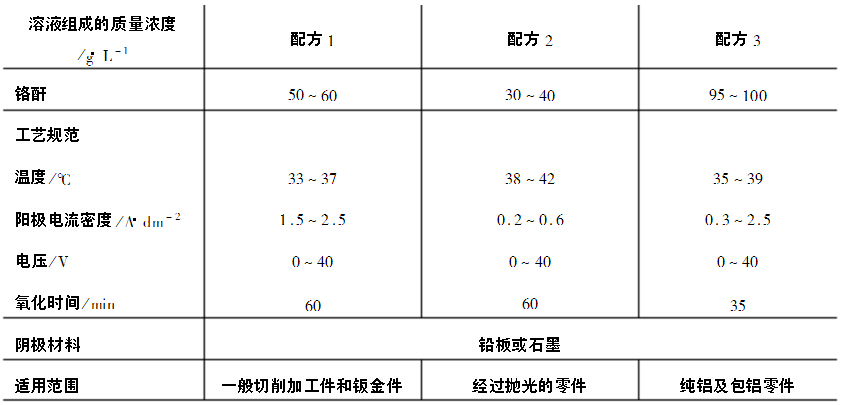

表1是铬酸阳极氧化工艺规范。

  (一)铬酉干的质量浓度

  铬配含量过高或过低，阳极氧化能力都降低，但稍微偏高是允许的。铬配含量过低的电解液不稳定。会造成膜层质量下降。

  (二)杂质

  在铬酸阳极氧化电解液中的氯离子、硫酸根离子和三价铬离子都是有害的杂质。氯离子会引起零件的蚀刻;硫酸根离子数量的增加会使阳极氧化膜从透明变为不透明，并缩短铬酸液的使用寿命;三价铬离子过多会使阳极氧化膜变得暗而无光。

  (三)电压

  在阳极氧化开始的15min内，使电压从0V逐渐升至40V,每次上升不超过5V，以保持电流在规定的范围内，当槽电压达40V后，一直保持到阳极氧化结束。

  若想了解更多关于我公司阳极氧化处理的内容可以访问我们公司的网站，或者拿起手中的电话联系我们：手机：13809634112（喻小姐）QQ：2355549139


  更多文章链接：《硫酸阳极氧化法介绍》《阳极氧化法制备彩色铝粉》



  相关标签：阳极氧化，阳极氧化处理
