铝及铝合金阳极氧化处理性能介绍

一、阳极氧化的原理

阳极氧化处理是利用电化学的方法，在适当的电解液中，以合金铝件为阳极，不锈钢、铬、或导电性电解液本身为阴极，在一定电压电流等条件下，使阳极发生氧化，从而使工件表面获得阳极氧化膜的过程。按其电解液的种类及膜层性质可分为硫酸（可以着色）、铬酸、（不需着色）、混酸、硬质（不能着色）和瓷质阳极氧化；根据各种阳极氧化膜的染色性能，只有硫酸阳极氧化获得的氧化膜最适宜染色；其他如草酸、瓷质阳极氧化膜（微弧氧化）虽能上色，但干扰色严重；铬酸阳极氧化膜或硬质氧化膜均不能上色；综合所述，要达到阳极氧化上色的目的，仅有硫酸阳极氧化可行。

二、硫酸阳极氧化对铝合金材质的限制

1、合金元素的存在会使氧化膜质量下降，同样条件下，在纯铝上获得的氧化膜最厚，硬度最高，抗蚀性最佳，均匀度最好。铝合金材料，要想获得好的阳极氧化效果，要确保铝的含量，通常情况下，以不低于95%为佳。

2、在合金中，铜会使氧化膜泛红色，破坏电解液质量，增加氧化缺陷；硅会使氧化膜变灰，特别是当含量超过4.5%时,影响更明显；铁因本身特点，在阳极氧化处理后会以黑色斑点的形式存在。

三、铝合金基础知识

工业中使用的铝合金有两大类，即变形铝合金和铸造铝合金。

1、变形铝合金

不同牌号的变形铝合金具有不同的成分、热处理工艺和相应的加工形态，因此它们分别具有不同的阳极氧化特性。按照铝合金系，从强度最低1xxx系纯铝到强度最高7xxx系铝锌镁合金。

1xxx系铝合金又称“纯铝”,一般不用于硬质阳极氧化。但在光亮阳极氧化和保护性阳极氧化具有很好的特性。

2xxx系铝合金又称“铝铜镁合金”，由于合金中的Al-Cu金属间化合物在阳极氧化时易溶解，因此难以生成致密的阳极氧化膜，在保护性阳极氧化时，其耐腐蚀性更差，因此此系列的铝合金不易阳极氧化。

3xxx系铝合金又称“铝锰合金”，不会使阳极氧化膜的耐腐蚀性下降，但是由于Al-Mn金属间化合物质点，会使阳极氧化膜呈现灰色或灰褐色。

4xxx系铝合金又称“铝硅合金”，由于此合金含有硅成分，会使阳极氧化膜呈灰色，硅含量越高，颜色越深。因此也不易阳极氧化。

5xxx系铝合金又称“铝美合金”，是一种用途较广的铝合金系，耐蚀性也好，可焊性也好。此系列铝合金可以阳极氧化，如果镁含量偏高时，其光亮度不够。典型的铝合金牌号：5052。

6xxx系铝合金又称“铝镁硅合金”，在工程应用尤为重要，主要用于挤压型材，此系列合金可以做阳极氧化，典型的牌号：6063，6463（主要适用于光亮阳极氧化）。强度高的6061和6082合金的阳极氧化膜不能超过10μm，否则会使阳极氧化膜呈现浅灰色或黄灰色，其耐腐蚀性也明显低于6063和6463。

2、铸造铝合金

铸造铝合金和压铸件一般含有较高的硅含量，阳极氧化膜都是呈深色的，不可能得到无色透明的氧化膜，随着硅含量的增加，阳极氧化膜的颜色从浅灰色到深灰色直至黑灰色。因此铸造铝合金不适合于阳极氧化。

常用压铸铝合金的主要分类及成分构成：

常用的压铸铝合金，主要可以分为三大类；一是铝硅合金，主要包含YL102（ADC1、A413.0等)、YL104（ADC3、A360）；二是铝硅铜合金，主要包含YL112（A380、ADC10）、YL113（A383、ADC12）、YL117（B390、ADC14）；三是铝镁合金，主要包含302（5180、ADC5、ADC6）。

对于铝硅合金、铝硅铜合金，顾名思义，其成分除铝之外，硅与铜是主要构成；通常情况下，硅含量在6-12%之间，主要起到提高合金液流动性的作用；铜含量仅次之，主要起到增强强度及拉伸力的作用；铁含量通常在0.7-1.2%之间,在此比例之内,工件的脱模效果最佳；通过其成分构成可以看出，此类合金是不可能氧化上色的，即使采用脱硅氧化，也难以达到理想效果。而铝硅合金或含铜量较高的铝合金，氧化膜则较难生成，且生成的膜发暗、发灰，光泽性不好。

对于铝镁合金的氧化膜容易生成，膜的质量也较佳，是可以氧化上色的，这是区别与其它合金的一个重要特点；但比较而言，也存在部分缺点。

1、阳极氧化膜具备双重性，且孔隙较大、分布不均，难以达到最佳防腐效果；

2、镁有产生硬化及脆性、降低伸长率、增大热裂的倾向，如ADC5、ADC6等，在生产中，因其凝固范围宽、收缩倾向大，经常产生缩松和裂纹，铸造性能极差，因此，在其使用范围上有较大局限性，结构稍复杂的工件，根本不宜生产；

3、市场上常用的铝镁合金，因其成分复杂，铝纯度过低，硫酸阳极氧化时，难以产生透明防护膜，多呈乳白色，上色状态也差，按正常工艺难以达到理想效果。

综合所述，可以看出，常用压铸铝合金是不宜采取硫酸阳极氧化的；但是，并非所有压铸铝合金都不能达到氧化上色的目的，如铝锰钴合金DM32、铝锰镁合金DM6等，压铸性能与氧化性能俱佳，只是因为进入国内时间短，未得到普及罢了。

四、不同含量的铝合金氧化后的颜色

如果从氧化后要求氧化膜无色透明来看，5和6系列的铝合金是比较好的，并且也可以氧化后着色。如果只是要求能阳极氧化，形成一层致密的阳极氧化膜，对于颜色没有要求的话，大部分铝合金是可以氧化的。在选取氧化工艺前，应对铝或铝合金材质有所了解，因为，材料质量的优劣、所含成份的不同，是会直接影响到铝制品阳极氧化后的质量的。比如，铝材表面如有气泡、划痕、起皮、粗糙等缺陷，经阳极氧化处理后，所有疵病依然会显露出来。而合金成份，对阳极氧化后的表面外观，也产生直接的影响。

前述已经提到铝合金中含有铜、硅、铁等杂质对氧化膜表面外观的影响。其影响性能如下：铜会使氧化膜泛红色，破坏电解液质量，增加氧化缺陷；硅会使氧化膜变灰，特别是当含量超过4.5%时,影响更明显；铁因本身特点，在阳极氧化处理后会以黑色斑点的形式存在。

另外还有合金中其他杂质成分对氧化膜外观的影响：1～2%锰的铝合金，氧化后呈棕蓝色，随铝材中含锰量的增加，氧化后的表面色泽从棕蓝色到深棕色转化。含硅0.6～1.5%的铝合金，氧化后呈灰色，含硅3～6%时，呈白灰色。含锌的呈乳浊色，含铬的呈金黄至灰色的不均匀色调，含镍的呈淡黄色。一般而言，只有含镁和含钛量大于5%的铝含金，经氧化后可以得到无色透明且光亮、光洁的外观。

另外需说明的是：有些型材外观做出不同的颜色，这些颜色不是氧化上去的，而是铝材经过阳极氧化处理后，染色或者电解着色形成的。染色基本什么颜色都有，而电解着色就比较少了，可以做，黑色，古铜色，香槟色，金黄色，仿不锈钢色。

五、铝阳极氧化的预处理

铝的表面处理是一系列机械和化学表面预处理工序于表面成膜处理工序的搭配和组合。铝的表面预处理方法有机械法和化学（或电化学）法两大类。机械法包括喷砂处理、刷光、扫纹和抛光处理等；化学法包括脱脂、碱洗、亚光处理等。铝的表面成膜技术主要有阳极氧化、化学转化、电镀与化学镀和有机涂装等。化学转化包括铬化、磷铬化、无铬化学转化，适合做有机聚合物涂装的底层。

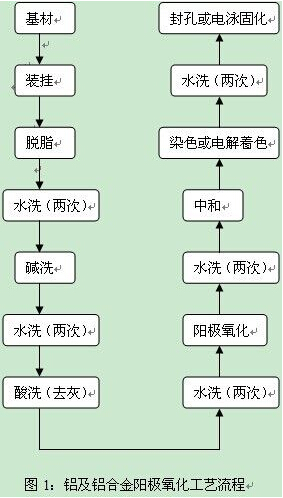

六、典型的铝合金阳极氧化生产工艺流程

/UploadFiles/FCK/2014-07/201407286RNTPB2T84.jpg
