阳极氧化_无机有机两种染色染料

  1、无机颜料染色

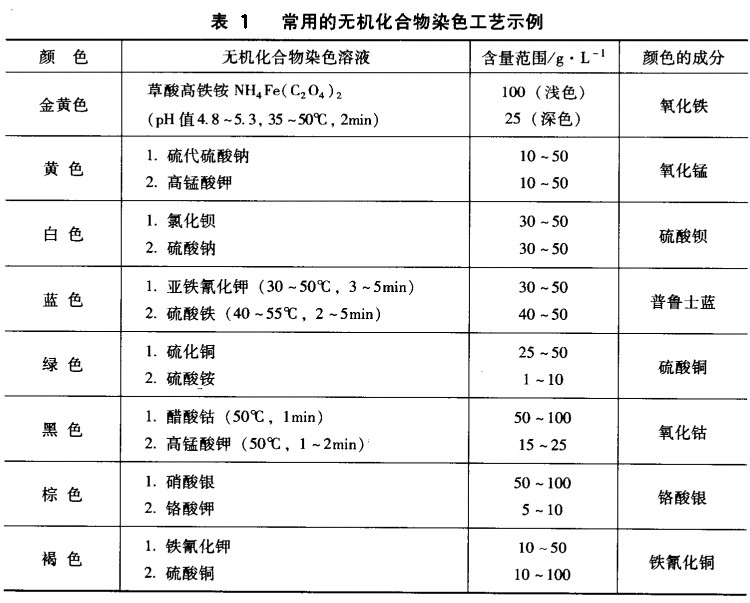

  无机颜料染色一般是通过常温下在金属盐溶液中进行浸渍，将有颜色的无机化合物引人阳极氧化膜的微孔中实现的。（导读：大朗氧化厂家告诉您哪些因素会影响铝合金阳极氧化着色 http://www.hswj66.com/Article/yingxianglvhejinyang_1.html）无机颜料染色有一步法和两步法两大类，草酸铁钱染金黄色是目前典型的一步法无机颜料染色工艺。大部分无机物染色是两步法完成的，例如无机颜料染白色，先在氯化钡溶液中浸渍几分钟，清洗后再在硫酸钠溶液中浸渍几分钟，两种化合物反应生成白色的硫酸钡沉积在阳极氧化膜微孔之中。常用的无机颜料及阳极氧化染色工艺如表1所示，除了第1行是一步法阳极氧化染色之外，其余均是两步法无机染色工艺。表1给出了无机化合物的含量范围，含量高者染色比较深，可由用户自行调整使用。


  2、有机染料染色

  有机染料的品种很多，颜色丰富，赋予染色阳极氧化膜色彩变化的靓丽外观。但是有机染料的耐光性一般比无机染料差些，而且有机染色阳极氧化膜的封孔质量也不理想，基本上只适合于室内装饰之用。有机染料的阳极氧化染色工艺通常必须将染色溶液加热，染色速度随温度的升高而加快，染色温度一般控制在50--70℃比较合适。如果阳极氧化染色温度太高易使染色阳极氧化膜的颜色发花，染色温度偏低则颜色偏浅。染色溶液的pH值也是一个十分重要的操作参数，即使同一种染料，在不同的pH值时，颜色也会发生变化，因此只有严格按照染色的规定操作，才可能防止色差。为了保持染色过程中pH值的稳定，通常在染

  色溶液中加人缓冲物质，如醋酸钠与醋酸缓冲液等。

  有机染料按色系分为红、黄、蓝、绿、黑等颜色，表2是国内常用的有机染料及其染色的工艺示例，实际应用中应按照染料的染色说明操作。国外的有机染料更加丰富，染色效果也比较好，尤其是欧洲的公司。但是要想达到优良的效果，必须按照说明书严格控制染料浓度，染色液pH值和温度等参数，不可随意变化，这在国内有机物染色中是需要特别引起注意的。



  ①一般需加人0.5~1.5mL/L醋酸调节pH值。


  相关标签：阳极氧化
